高電圧プローブ:ページ1 (HIGH VOLTAGE PROBES、page1)        2023-8-UP
   movie 新機種高電圧プローブの増加で、新ページを追加しました VITREK-HV-meter-probe   差動型高電圧プローブ差動プローブ DPプローブ序論 プローブindex
       **MAKERの価格UP、円安、輸入物流費UPで価格が上がります。価格、納期等はお問い合わせください。
  世界最高レベルの高耐圧、高帯域の汎用型HVP、PHV、CP シリーズ 高電圧プローブ  PL保険付>

最大入力・耐圧:1.2KV 2KV 4KV 5KV 7KV 10KV 15KV 20KV 40KV BW:DC-10Mhz~100Mhz~500Mhz

表示価格は目安価格で税込み表示です ■ 輸入品につき価格は変動する場合もありますから
            ご注文前に価格、納期ともE-Mailにて、ご確認ください。
e-mail

 高電圧プローブ(汎用型・差動型)関連では国内最大級のサプライヤとして活動しています

ケイテック/KTEK:当店はPINTEK製品、TEXAS社製品正規輸入販売店です
            当店の長年の経験から計測器/プローブは、特に海外製品は、検査が必要です(
無検査で格安品にはご注意ください)

検査/校正設備(標準機器)を備えたケイテック/LABにて検査実施して合格品をお渡しします。

PINTEKカタログ#1#2  TEXASカタログ  P60xx高電圧プローブ類似品   2022年新HVプローブ▶

  高電圧プローブ選択3要素

1)耐圧:印加・入力最大電圧 Vpp:±ピーク電圧 Vrms:実効値電圧=正弦波の電圧(Vrms)はVppでは2.84倍
---------家庭のAC100V(100Vrms)=284Vpp、
    高電圧パルスに対するMax耐圧はピーク値、デューティー比、周波数によって変動します。Vrms値はMax Vp-pを上限にした場合で算出しています。
 2)高電圧源のインピーダンス(抵抗値、電力容量):一般的に高電圧源のインピーダンスは高抵抗です。 インピーダンスが高く電流値が低い
--------(高電圧源の
    電力(W)が低い)とプローブを接続した時の入力インピーダンスに負け,正確に測れません。出来るだけ高抵抗入力プローブを使います。
----------(静電圧計測用高電圧デバイダ型
    10ギガオーム入力DMMがあります)高周波,ハイスピード過渡信号には入力キャパシタンスの低いプローブを使います。


3)AC(正弦波やパルス,インパルス,複雑な信号などDCではない波形)の変化のスピードに対応出来る周波数帯域(DC~xxxMhz,-3dB):
    ミリ秒,マイクロ秒,ナノ秒の変化・変遷や周波数など最速の変化に対応する帯域  例:非くり返しの(周波数ゼロ)単発100nS立ち上がり波形では
    数10Mhzの帯域を持つプローブを選びます。
    用途別:グランド(接地)基準でなく,ある電圧値から別の電圧値までの変化を計測すると時は,差動型プローブを使います。差動型2023/2024プローブ
    DMM(デジタルマルチメーター:テスター)にはDMM用等プローブがあります。
   自動車・バイクの点火観測用にはオートプローブなどあります



  ハイ コスト パーフォーマンスのプローブをご提供致します
  *日本向け当店独自仕様(特にパルス特性)にした、厳選ジャパン・プレミアムプローブです

ハイスペックのプローブをリーゾナブルプライスでご使用出来ます。 各社のオシロスコープ(デジタル、アナログ共)やデジタルマルチメータ
   に接続してご使用出来ます。お求めは電気信号の入力センサであるプローブと計測器に精通した、アフタフォローも行き届いた当店をご利用ください。
   出荷前に機能検査を実行して、お渡し致しますのでご安心です。


国立研究機関、国公私立大学から大企業にわたってご利用頂いています
   (
*高電圧プローブ等はデリケートに出来ています。当店の長年の輸入・販売実績を鑑みて、商品は1本毎に検査/調整を実施しています。
    当店は日本の品質基準に準じ、検査に合格した商品/プローブをご提供しています。格安価格目的の販売店もありますからご注意下さい。
    当店商品はDOA/初期不良率ゼロを目標に、ゼロ%を維持しています @2014-7)
 ■ 保証/修理

高電圧プローブの保証は納入後1ヶ年間(低価格品は1~3ヶ月間のもあります)となります。高電圧プローブは気密性・耐圧性を考慮した構造で一体形で
   作製されます。保証期間に於いても、お客様のご使用によるBNC、ケーブル、先端取付ネジなどの故障・破損が発生した場合、新品購入価格が適用されます。
  その部分のみの修理は出来ません。故障の場合、新品交換になりますので、お取り扱いは丁寧にお願い致します。(Makerは消耗品カテゴリー扱い)
   無償交換品の場合でも、不良品輸出費用、新品輸入経費、通関費用は、一部または全額を請求させていただきます。
     取扱ご注意👇
  耐圧/ブレークダウンへの対処(クールダウン)
   高電圧の計測範囲は、DC,AC,Peak値などで基底されています。耐圧に近づいたら秒単位の計測でオーバーヒート損傷にならない様に対処します。
   プローブで規定された範囲内で計測します(HVP-15HFでは1分以内、HVP-39proではDC30KV,AC20KV以上は短時間/秒単位の計測を要求しています)
   高電圧計測では、プローブ内部素子を破壊させない様クールダウンさせて、次の計測に備えます。

    HVプローブご注意
 HVPプローブの更新ページへ
クリック
  システムバンドパス/システムライズタイム
   システム・バンドパス(-3dB,70.7%)、立ち上がり(パルスの10%~90%間のトランジション時間)特性はオシロとの組み合わせで表示されています。
   *続きは右の”つづき”をクリックお願い致します。・・続き
   関連ページへは右図をクリックお願い致します。CAL-book(パルス特性、トランジェントレスポンス、周波数帯域、デレーティングカーブ、校正など)
  デレーティングカーブ
   プローブの最大入力電圧(耐圧)は周波数が高くなるに従い、減少します。一般的に、表示されている最大耐圧は、
    数MHz(サイン波・AC)までの許容電圧です。下記に一部、10MhzのMAX電圧(DV)を表示。
mark
  フローティング計測
   アース/グランドを基準としないインバータ電源回路などの、任意の2点間の計測には、別途、差動型高電圧プローブがあります。
   フローティングオシロは、オシロ自体が差動アンプ仕様ですから・・・
続き
 高電圧プローブ(差動型プローブを含む)と高周波サイン波/正弦波の計測
   高電圧プローブは入力インピーダンスが非常に高く1GΩに達し、キャパシタンスも数ピコファラッドです・・
続き

高電圧源のインピーダンス、電力と計測誤差
   高電圧源の測定に於いて、理論値よりも低く表示されることがあります。AC/パルスは特に高周波の場合、誤差が出やすい傾向
   にあります。高電圧源は一般的に高インピーダンス回路で構成されています。プローブの負荷(L/R/C)・・続き

  ■  高電圧プローブとオシロスコープの入力補正の高出力校正器▶CAL用PG Cal-wave  calibrated
 ■  高電圧プローブと固定点(地)での計測▶プローブスタンド
  デジタルオシロ/DSO

高電圧プローブ(差動プローブを含む)は、デジタルオシロ(オフセットや演算機能付)との併用がお勧めです。
    減衰比が1000:1の場合が多く、・・ただしサンプリングノイズがあります・
続き
   取り扱い危険 高電圧プローブの取り扱いには危険を伴います。生命・財産等に損害が発生致しましても当店、販売店、メーカとも損害の補償は致しません。
                 十分にご注意の上、事故にならないようにご使用お願い致します。高電圧プローブに添付されている取扱説明書をお読の上ご使用ください。(PL保険付)

ガス封入:The HVP-39pro probe been filled by the inert gas to protect the parts from the oxidation corrosion and the electrolysis of
                       the humidified air on high voltage measurement.
             P60xx高電圧プローブ(類似品)
     高電圧プローブ :HVP-10,20,30シリーズ Safety EN61010-031 CATII

HVP-39pro:汎用型高電圧プローブでは世界最高の性能<耐圧&バンドパス> テスタ,DMM接続用HVプローブはこちら
HVP-probe サイズ比較
 高電圧プローブのご使用に必要な、テクニカル情報を高電圧プローブに添付します。
   また、HVPシリーズには、高電圧プローブとデジタルマルチメータ(DMM)を接続して計測が出来るPROBE-DMM アダプタ(簡易型)
  を添付します(無料添付終了しました)

ISO校正証(TEST DATA,CALIBRATION CERTIFICATE,TRACEABILITY CHARTの3点セット)は別途料金が掛かります

(≒¥2万円前後)
 計測機器・テスタ-などのメーカ様でも活躍しています VITREK HV meter:4700  ISO17025校正付き
 ●非該当証明書(税関/通関用)は、当店で発行いたします。輸出・国外持ち出しに必要な場合、ご連絡ください
technical-note <=アーカイブ
  PINTEK社製
  ▶HVPプローブサイズ
  ▶HVP-LIST-2023
  ▶HVP-10,18,28,39仕様
 P60xxプローブ
   (HVP類似品)

   付属品、保管ケース付
型番 type HVP-10(R) HVP-15HF(sel) HVP-18HF HVP-28HF HVP-39pro**
減衰比 Atten ratio 100:1 1000:1 1000:1 1000:1 1000:1
バンドパス/BP DC- Mhz 120 40 100 75 50
システムライズタイム nS 3 8.8 3.5 5.3 7
入力インピーダンス MΩ//pF 100//2 100//1 200//1.5 500//1.7 900//2
最大入力電圧 KVdc+peak
CATII
10 10 18 28 40
最大入力電圧 KVACrms
CATII
7 7 (30KVpulse) 12 20 28
入力容量補正レンジ pF 10...35 10...35 10...35 10...35 10...35
ケーブル長、サイズ m、cm
(長-Φガード) g
2、32-8
460g
2、34-7.5
250g
2、32-8
460g
2、32-8
460g
2、32-8
460g
確度
DC/AC@1Khz
Accuracy ±3%以内 ±3%以内 ±3%以内 ±3%以内 ±3%以内
その他
パルス歪みを少なく
するためBPは抑え
気味にしています
** 100Xでありながら
10KVの高圧プローブ
pulse特性良好

**非適合
細長型ボディー
15KV前後の耐圧では
Pulse response良好な
HVP18HF/HVP3015や,
それ以上の上位モデルを
お勧めします
 DV:6KV@10Mhz  DV:8KV@10Mhz
**パルス特性重視のプローブ
特別Ktek仕様品
DV:17KV@10Mhz
**プレミアム・プローブとし
ての"特別Ktek仕様"高級品
2023年版発売
価格¥消費税込
(
¥は目安金額
HVP暫定価格表
(消費税込み) ¥00000
readoutなし特価品あります
(特別普及価格¥00000 ¥00000
HF:high fidelity
¥00000
HF:high fidelity
CALibration
¥00000
中古整備品HVP-USED
                  新型2023年版テキサス HVプローブ発売     Texas HV probe 2023 model
 高電圧プローブ :HVP-3000シリーズ         Safety EN61010-031 CATII
詳細▶HVP-3000serise
(精度5%以内、実際3%以内)
HVP-3005probe
hvp-3010probe hvp-3015 probe HVP-3020
型番 type HVP-3005 HVP-3007 HVP-3010 HVP-3015 HVP-3020
減衰比 Atten ratio 1000:1 1000:1 1000:1 1000:1 1000:1
バンドパス/BP DC- Mhz-3dB 10 10 10 10 10
ライズタイム nS 35 35 35 35 35
入力インピーダンス MΩ//pF 500//3 500//3 500//3 500//3 500//3
最大入力電圧 KVdc+peak
CATII
5 7 10 15 20
最大入力電圧 KVACrms
CATII
1.8 2.5 3.5 5.3 7
入力容量補正レンジ pF 10・・50 10・・50 10・・50 10・・50 10・・50
ケーブル長 1.2 1.2 1.2 1.2 1.2
価格¥消費税込
(¥は目安金額
¥消費税込 ¥26,400 ¥28,600 ¥44000 ¥55000 ¥59,000
                   高電圧プローブ :TX、CP、PHVシリーズ

Safety EN61010-031 CATII
      新4KV, 5KV P2300 &P5000高電圧プローブ発売
TX:Texas社
CP:Pintek社
PHV:PMK社(小型、高耐圧)
PMK-probe PMK-HVprobe
型番 type TX3125A CP-3308R(sel) P5100(P5101) PHV 1000-RO PHV 4002-3
減衰比 Atten ratio 100:1 100:1 100:1 100:1 1000:1
バンドパス DC- Mhz-3dB 250 300 100 400 100
ライズタイム nS 1.4 1.2 3.5 0.9 3.5
入力インピーダンス MΩ//pF 100//5.5 100//5.5 20//1.5 50//7.5 100//2.5
最大入力電圧 KVdc+peak 1.2 2 4 (10~40kv 4/pulse 20
DV:5KV@10Mhz
最大入力電圧 KVACrms 0.5 0.7 1.4  1  7
最大入力電圧 KVpkパルス * * * 4-6 40
入力容量補正レンジ pF 10...50 10...35 10...30 10...50 10...50
ケーブル長 1.3 1.3 1.2 2 3
その他 * TX3125は2008生産
終了販売終了
新A型,小型
BNCモールド処理
リードアウト
コーディング付
BNCモールド絶縁処理
待望の3~4KVモデル
10KV~40KV

DC誤差0%調整可
RO readout
+/-3%、0%調整可
価格¥消費税込
(¥は目安金額
¥消費税込 ¥4400 ¥0000
非リードアウトオシロ
にも使えます
¥xxxx
新P5000sへ▶
ドイツPMK社製
¥24,000

ROなし\14,300
ドイツPMK社製

¥xxx
TX:Texas社
CP:Pintek社
PHV:PMK社
P:Tek社

HVP-08仕様,画像
付属品付
 pvm
tek-p6015
P6015A TEK HVprobe
型番 type TX3225A(新) HVP-08(新) PVM-probe  P6015(ガス非充填時)  P6015A
減衰比 Atten ratio 100:1 1000:1 1000:1,10K:1  1000:1 1000:1
バンドパス DC- Mhz-3dB 250 40  10~110  75 75
ライズタイム nS 1.4 9  35~3.6  4
入力インピーダンス MΩ//pF 100//6.5 100/1  1000~2000//・pF  100//3pF 100//3pF
最大入力電圧 KVdc+peak 2 8   10~60 13 20
最大入力電圧 KVACrms 0.7 5.6  - 4.6 7
最大入力電圧 KVpkパルス 2 8  12~100 18 -
入力容量補正レンジ pF 10...50 10....50  -  12...60 7...49
ケーブル長 1.3 2.0  BNCモールド  -  3
その他 * 小型
BNCモールド
汎用高電圧プローブ
では理想的な小型
高精度:DC0.1%以下
made in USA
日本製あり
Tektronix製
中古品,ガス非充填
(美品,在庫僅少)
Tektronix製
入力抵抗が低いので
ハイインピーダンス源測定
にはご注意
価格¥
(¥は目安金額
¥消費税込み ¥5,500 ¥0000  ¥お問い合わせ
50,60~100KV用
 ¥30,000 ¥お問い合わせ
≒550,000
備考 -新規追加プローブ- 2009-5販売開始 2009-8販売開始 USA/NS-made/japan made 充填ガス不使用時仕様 中古極上品在庫あり
readout-optionあり

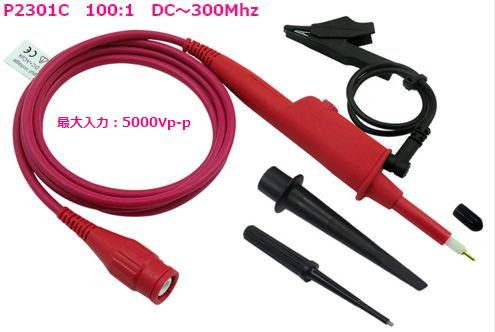

型番 type P2300C P2500C P5101 T3100/P4100 TX25A(オートプローブ)
P2000C
P5100S
T3100series

AUTO PROBE
P2301C
減衰比 Atten ratio  100:1 100:1 1000:1  100:1  ≒10K:1
バンドパス DC- Mhz-3dB 300Mhz  500Mhz  20  120/100  自動車,バイク用
ライズタイム nS 1.15 0.7 17.5  3.2/3.5  点火パルス
入力インピーダンス MΩ//pF  100//6.5 100//6.5  100/0.5  100//6  観測用
最大入力電圧 KVdc+peak  5 5 10  2.5/2  先端のプリップ
最大入力電圧 KVACrms 1.750  1.750  3.5 0.9/0.7 でHTコード
最大入力電圧 KVpkパルス 10  2.5/2  をはさみ
入力容量補正レンジ pF 10-20  10-20  10-30  10~35  オシロで
ケーブル長 1.3  1.3  1.1   1.2 観測します
その他 * 78g  78g  87g  55g  DIS点火には
extension leadが必要です
価格¥
(¥は目安金額
¥消費税込み ¥11,000  ¥15,400  ¥xxxxx ¥6,820
その他 @2018  小型プローブ:1KV,2KV,2.5KV最大耐圧5KV
関連ページ
20kv-40kvモデル入手梱難 プロエンジニア趣向
のデザイン
Auto-probeのページへ
 高電圧用テストリード/コード、
アリゲータクリップ、
ICクリップ、Probe-DMMアダプタなど
アクセサリーページへ
右画像をクリック=>>

accessory
    テスタ,デジタルマルチメータ(DMM)専用高電圧プローブはDMM HV-probe   新4~5kv,P2300 &P5000高電圧プローブ発売▶
お問い合わせください?・ HVP-39proの中古器(新品の半額以下) ・短期のご使用に対応出来る体制を整え中     ・TekP6015A美品/完動品自社校正済
超高電圧フロア型高電圧デバイダ¥お問い合せください
